综合布线中568A和568B水晶头接法有何差异?

2018-12-05 17:19:56   责任编辑:深蓝大道   浏览量:0    文章来源:HDMI高清线

超五类和六类网线在综合布线工程中被广泛用于数字信号的传输,网线也被称作双绞线,内部有八根导线,高品质的深蓝大道网线采用无氧铜作为线芯导体,每两根按一定的密度缠绞在一起,可以抵消、减少电磁信号的相互扰。

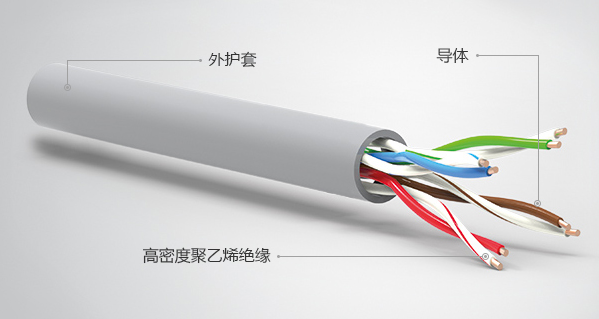

 深蓝大道六类网线


在家装和工程布线中经常会涉及到水晶头的制作,深蓝大道超五类水晶头的8个镀金触点要对应连接网线的8根不同颜色的导线,通常需要使用人们耳熟能详的568A568B标准接法。那么大家知道为什么必须遵守这2种接线法?二者由来和差异是什么呢?

超五类水晶头


关于568A568B的起源还得追溯到1985年初,计算机工业协会提出对大楼布线系统标准化的倡仪,美国电子工业协会和美国电信工业协会开始标准化制定的实验和工作。19917月《商业大楼电信布线标准》问世。1995年底标准正式更新,布线标准中规定了两种双绞线的线序,即568A568B



深蓝大道的超五类RJ45水晶头由金属片和透明塑料构成,当金属片面对我们的时候从左至右引脚序号分别是1-8568A568B对应的线序如下:



标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8

标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8



观察2种接法的线序,我们可以发现只有1236四根线的顺序发生的互换其余四根并未发生变动,这是因为1236号线负责数据的发送和接收3578四根线只作为备用线和电话线,是不参与信号传输的,这2种接线标准构成了RX和TX(发生和接收)交叉线的概念。



早期由于网卡和交换机不具备端口识别和转换的功能,所以会分直通接法和交叉接法。交叉线一头采用568A标准,一头采用568B标准直通线:两头同为568A标准或568B标准,交叉线往往用于相同设备相连接,如电脑电脑直通线常被用于不同设备相连接的,如电脑连HUB(集线器)。

 水晶头接法图


这两种接线标准是经过美国权威行业无数次试验而制定,属于最佳的双绞线接线标准,能在最大程度减少信号传输过程中各线之间的串扰。许多朋友在做深蓝大道RJ45水晶头的时候,只是保证线两端的顺序一一对应,却并未按照568A或是568B的排线标准去做。这样虽能连通网络,但是线路内部各线对之间的干扰不能有效消除,从而导致信号传送出错率升高,最终影响网络整体性能。只有按规范标准建设,才能保证网络的正常运行,也会给后期的维护工作带来便利。



随着科技的繁荣发展,现在交换机和网卡等网络设备都支持“端口自动翻转”功能,可以自动翻转矫正端口的接收和发,不再需要交叉线,568A接法逐渐淡出了市场,弱电行业中的网络模块、水晶头等设备都约定俗成的使用568B接线法。

 网线水晶头接口


因为568B接线法的颜色顺序正好符合“由浅至深”的自然属性,便于记忆。电脑、交换机的接口部件已经逐步实现Tx、Rx自动识别功能,使得交叉线变得多此一举,而且568B接线法相较568A接法具备更好的抗电磁干扰性,因此568B接线法在竞争中胜出。
