网线中的8色线芯各自代表什么,哪几根有用?

2019-03-02 17:02:03   责任编辑:深蓝大道   浏览量:0    文章来源:HDMI高清线

很多小伙伴做水晶头接网线的时候,通常搞不清楚网线里面八根花花绿绿的铜导线到底代表什么,哪几根才是保证网络传输正常的?

深蓝大道成箱网线


8根线芯的整体作用

首先要知道的是八根铜导线的整体作用,八根铜导线是为了削减电磁信号的彼此搅扰,每两根按定的密度缠绞在一起。这样,在传输电信号时彼此之间辐身出的电波就会彼此抵消

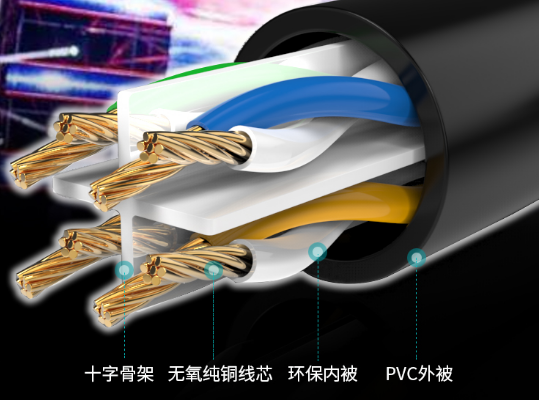

 网线线芯


双绞线最早的运用是被用于电话信号的传输,后来才被逐渐引入到数字信号的传输当中,现在广泛运用的深蓝大道超五类和六类网线都属于双绞线

百兆网络中8根线芯的作用

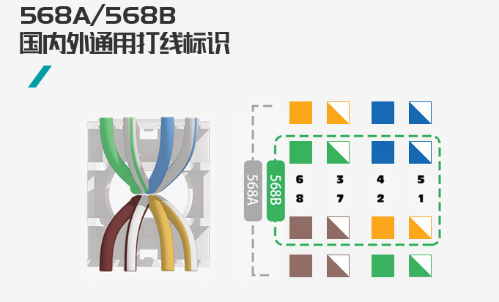

在百兆网络中,也就是深蓝大道五类网线,一般只用到运用1、2、3、6,四根线。通常采用568B接线标准,两端线序一样,线序是:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,褐白-7,褐-8。

水晶头

具体的为什么用到1236四根线呢,那就要了解每根芯的作用是什么:

1 输出数据 (+)

2 输出数据 (-)

3 输入数据 (+)

4 保留为电话使用

5 保留为电话使用

6 输入数据 (-)

7 保留为电话使用

8 保留为电话使用

由此可见,虽然双绞线有8根芯线,但在目前广泛使用的百兆网络中,实际上只用到了其中的4根,即第1、第2、第3、第6,它们分别起着收、发信号的作用。4、5,7、8是双向线,保留使用。

深蓝大道


千兆网络中8根线芯的作用

千兆网络一般要搭配六类或超六类网线进行信号传输,六类网线理论上最大能到达1000Mbps的带宽,为了保障信号传输的稳定性,千兆网线的8根线芯都用于信号传输。



深蓝大道六类网线采用网线的全部4对芯进行传输,其中2对芯全部用来发送(即4根芯的电流向同一方向),2对芯全部用来接收(同上)

 六类网线


剥开网线我们可发现四对双绞线缠绕的密度并不一样,用来传输数据的橙、绿两对,缠绕圈数明显大于用来接地和其它公共用途的棕、蓝两对,所以建议大家平时做跳线时,严格按照568B的顺序来排列。



经常有小伙伴说“我就喜欢用自己习惯的排列顺序来做线,只要保持两端颜色相同也是可以用的吗?”在家庭网络短距离传输中可以任性一下,如果在工程布线中还是严谨按照568B线序来做。否则的话就失去了双绞线的作用数据传输衰减严重,传输距离大大缩短
