深蓝大道对超五类网线水晶头接法讲解

2019-02-25 17:22:43   责任编辑:深蓝大道   浏览量:0    文章来源:HDMI高清线

       网线作为我们生活中很重要的一根线材,担着网络信号传输的重任,在当下,超五类网线和六类网线都具备1000Mbps传输的能力,被广泛应用,而网线由两部分组成,一部分是线身,一部分是水晶头,不同网线水晶头的接法也会有所差异,今天深蓝大道就来教大家超五类网线水晶头的接法,往下看。

  首先我们先来了解一下超五类网线的线材结构。

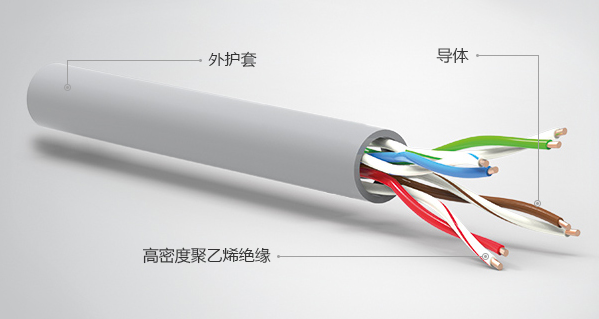

  如下图所示,超五类网线主要由三个物件组成,外壳、线壳以及铜线导体,铜线导体到八根。每根铜线导体外面的线壳都有自己对应的颜色。

超五类网线水晶头接法讲解

  下面我们进入正题,超五类网线水晶头接法讲解。

  经常接触网线的朋友都清楚,网线有两个标准,T568A以及T568B,两种类型都可以,大部分采用的接法都是T568B标准,两个类型的接法线材排序不同,使用的东西是一样的。深蓝大道来给大家一个个的讲解。

  T568A标准:

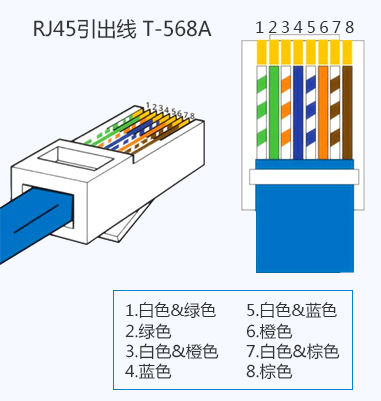

  T568A标准的排序方式为:白绿、绿、白橙、蓝、白蓝、橙、白粽、棕 。如下图所示。

超五类网线水晶头接法讲解

  T568B标准:

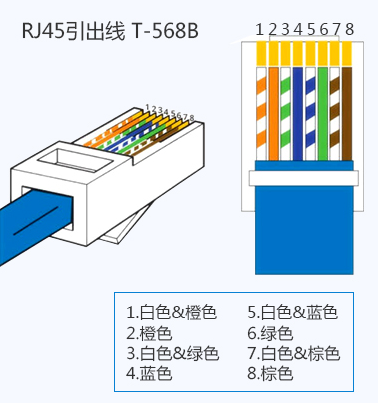

  T568B标准的排序方式为:白橙、橙、白绿、蓝、白蓝、绿、白粽、粽 。如下图所示。

超五类网线水晶头接法讲解

  我们在接超五类网线水晶头的时候,只需要按照上述的顺序来排线,排好之后将线剪整齐,然后插入水晶头中,我们在插线的时候要注意不要插反了,将水晶头带有铜片的那面对着自己,然后将排序好的超五类网线插进去,顶到底,然后使用压线钳将水晶头压紧即可。好了,更多关于网线的知识,敬请持续关注深蓝大道官网,网线采购请致电咨询:400-600-8300
