深蓝大道 网络模块 五类非屏蔽网络模块 Z253

产品类型:模块产品型号:Z253

PC阻燃材质 安全可靠

免焊接即插即用 便于布线

T568A T568B双线序模块

贴心线序颜色标识 更直观

触针镀金加厚 传输更快捷

  • 产品详情
  • 产品参数
  • 规格编码

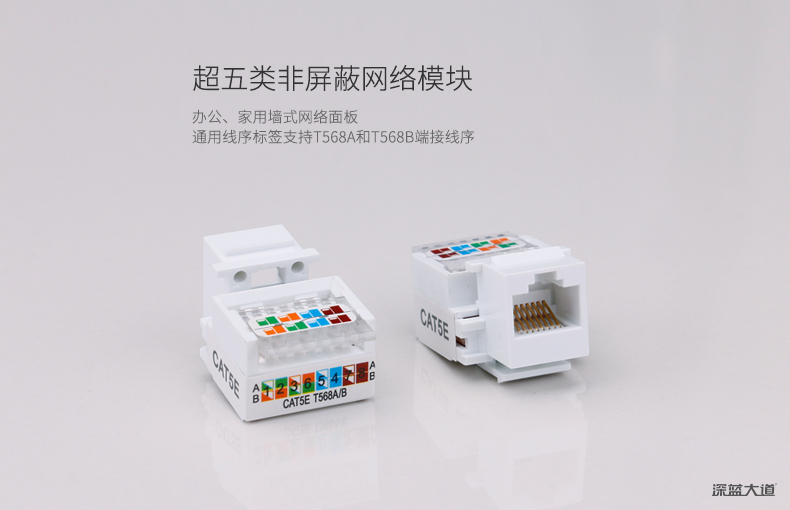

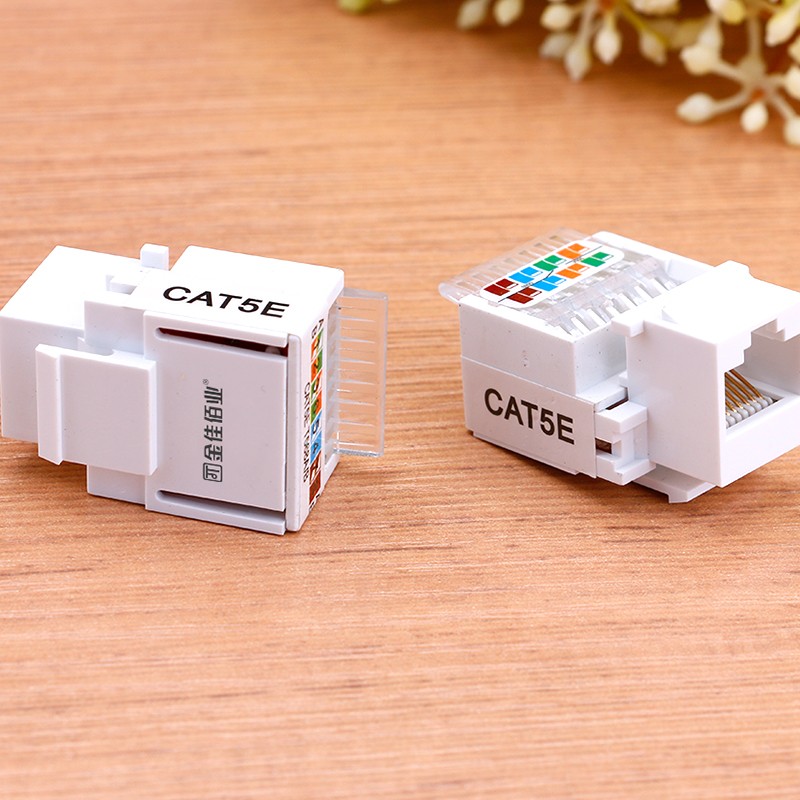

深蓝大道超五类非屏蔽网络模块

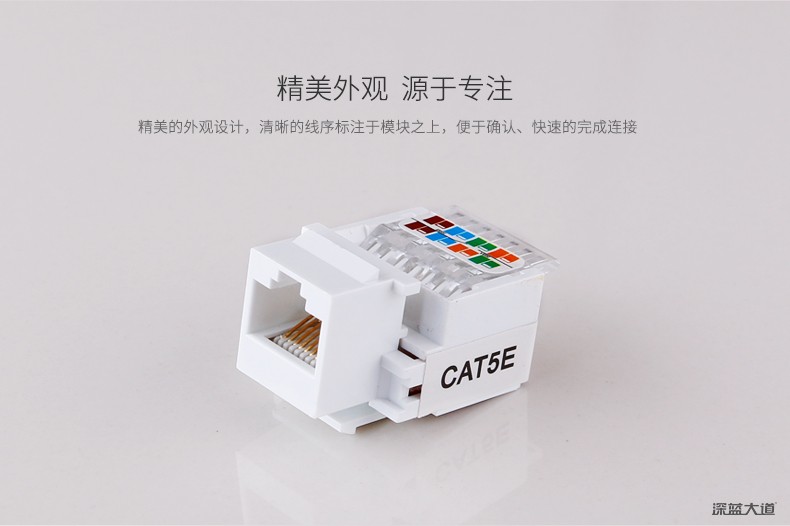

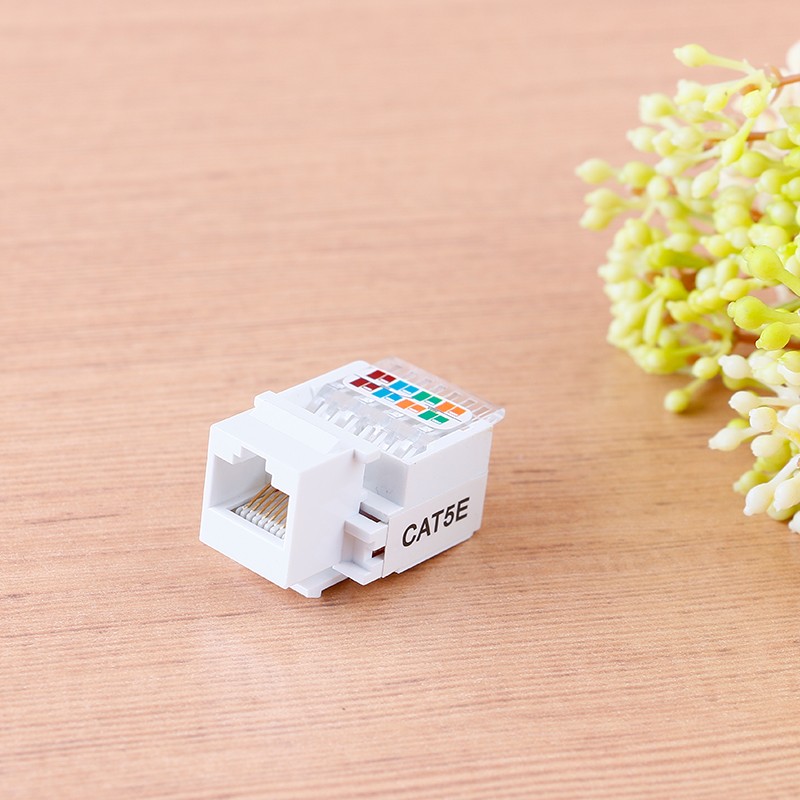

精美外观网络模块

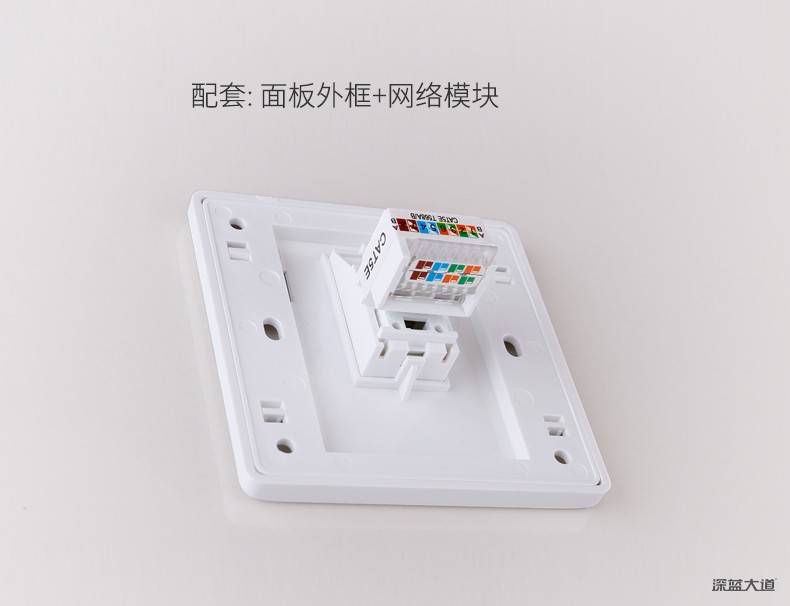

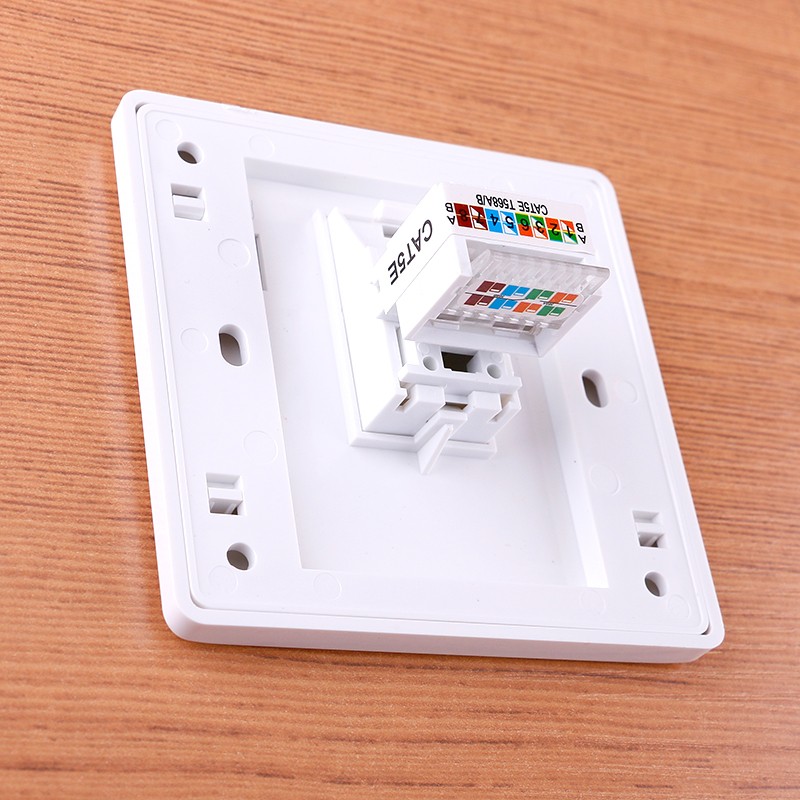

面板外框加网络模块

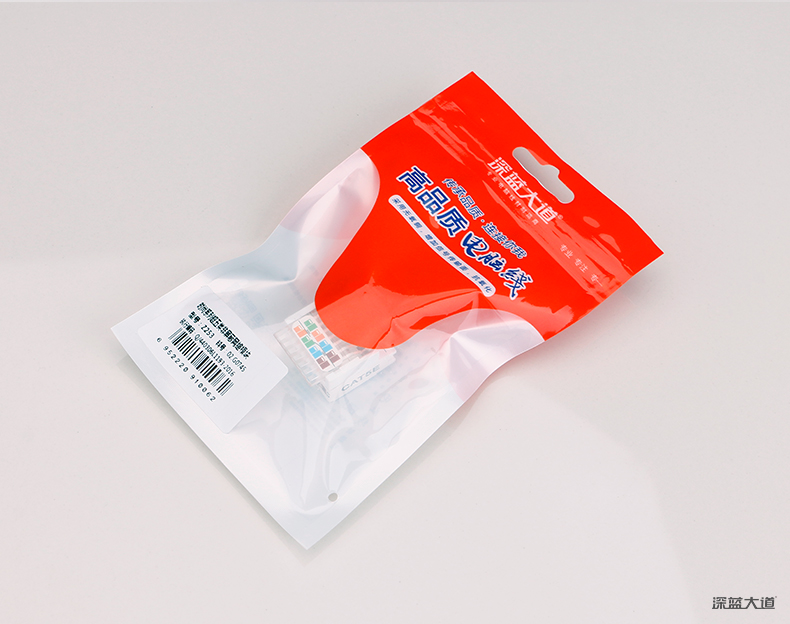

产品包装图


阻燃PC料,安全更耐用

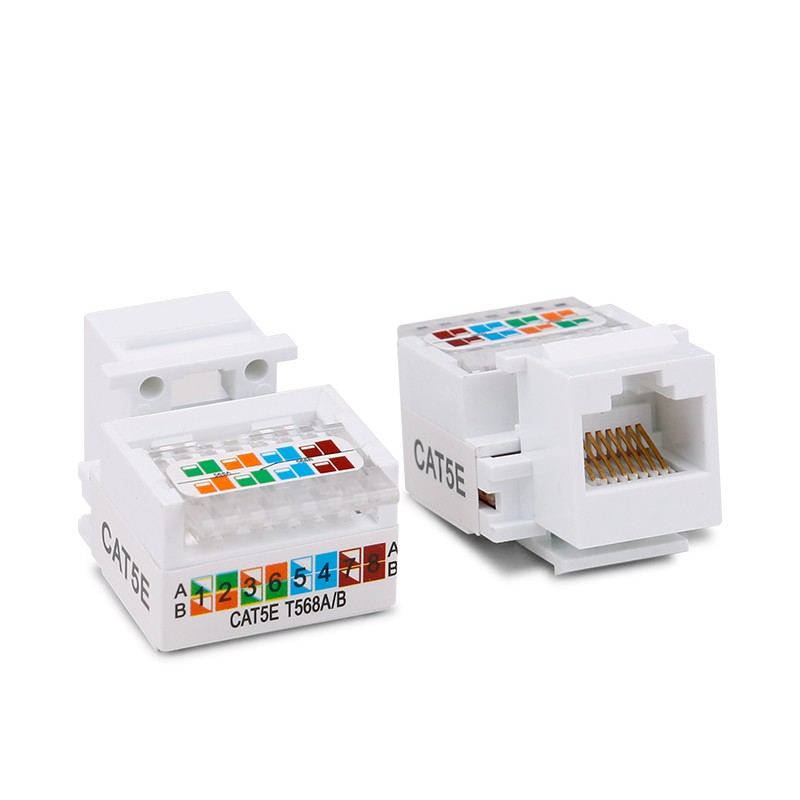

T568A T568B双线序标识
触针镀金加厚


袋装
02.G0745大箱1000PCS
小箱500PCS


Z253常见问题

1. 问:网线的线序是什么样的?如何选用网线?

答:将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序依次为1 2 3 4 5 6 7 8,现国际通用的有两种标准:

a.568A标准:绿白 绿 橙白 蓝 蓝白 橙 棕白 棕

b.568B标准:橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

网线选用原则:

a.当双绞线两端使用的是同一个标准时,为直连线,也叫直通线,用于连接计算机与交换机、HUB等;

b.当双绞线两端分别使用不同的标准,为交叉线,用于连接计算机与计算机,交换机与交换机等;

c.在通常的工程中做平行线时,用B标准的更多一些。



2. 问:什么叫8P8C?8P4C?6P6C?4P4C?

答:P代表水晶头的PIN针数,C代表连接到水晶头PIN针的线的根数。8P8C代表该水晶头有8根PIN针,并且每根PIN针上都有连接线。8P4C,6P6C,4P4C同理。



3. 问:8P8C的线与8P4C的线有何区别?

"答:将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序依次为1 2 3 4 5 6 7 8,各针脚的定义如下:

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、备用(当1236出现故障时,自动切入使用状态)

5、备用(当1236出现故障时,自动切入使用状态)

6、接收数据负极 Rx-

7、备用(当1236出现故障时,自动切入使用状态)

8、备用(当1236出现故障时,自动切入使用状态)

8P8C的线与8P4C的线用的水晶头是一样的。8P4C的线只有1,2,3,6这四PIN有线接入,4,5,7,8这四PIN为空PIN,而8P8C的线所有的PIN针上都有线接入。"



4. 问:双绞线的有效传输距离是多少?为什么网线过长网速会很慢?

答:双绞线的有效传输距离是100米。网线过长会引起网络信号衰减,沿路干扰增加,使传输数据容易出错,因而会造成上网卡住、网页出错等情况,给上网者造成网速变慢的感觉,但实际网速(数据传输速度)并没有变慢,只是数据出错后,电脑对数据校验和纠错的时间增加了。
