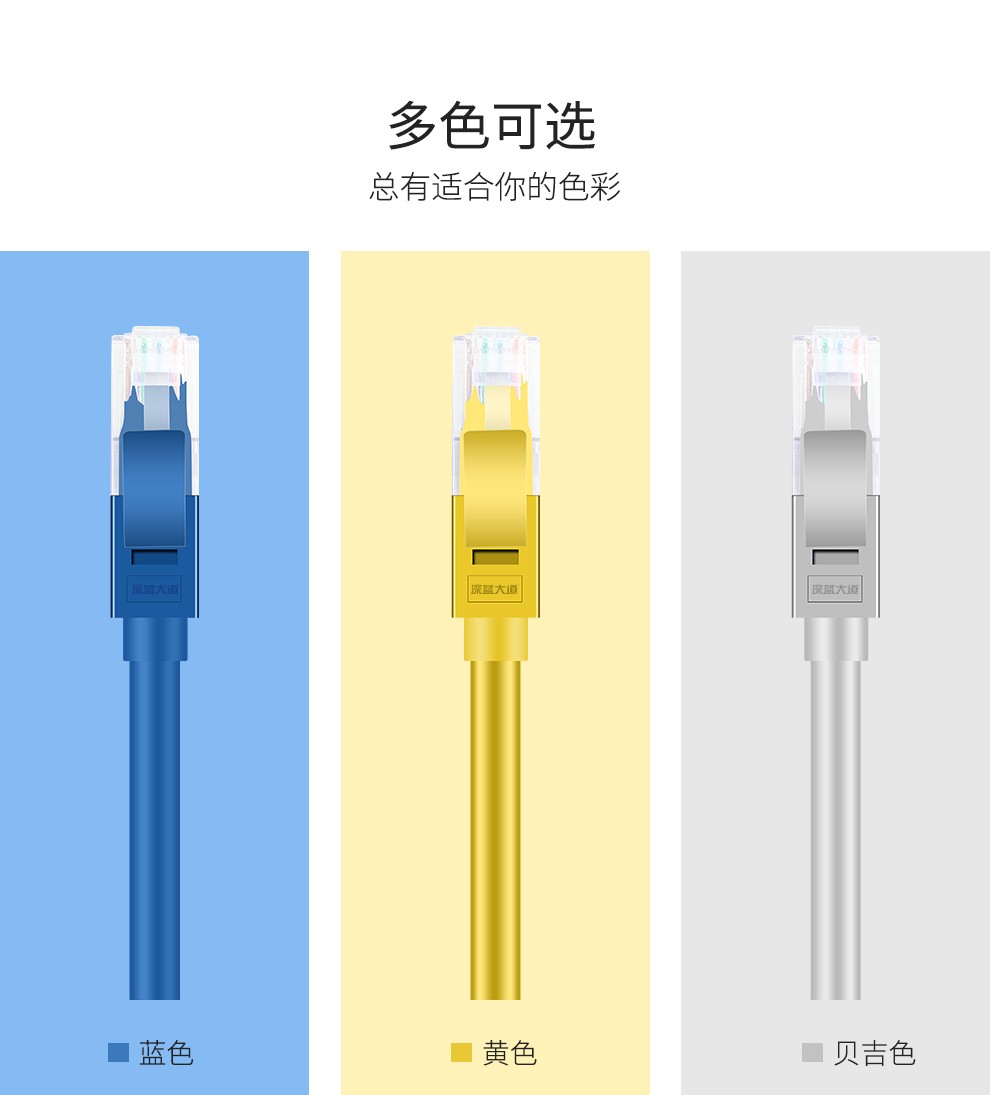

深蓝大道 超五类网线 贝吉色&蓝色 W113

产品类型:调音台线材产品型号:W113

CAT 5e UTP

4P*26# 7/016mm

铜包铝 OD:55MM

非屏蔽

1-5米过福禄克测试


  • 产品详情
  • 产品参数
  • 规格编码

深蓝大道六类屏蔽网线

六类网线使用连接图

六类屏蔽网线线芯

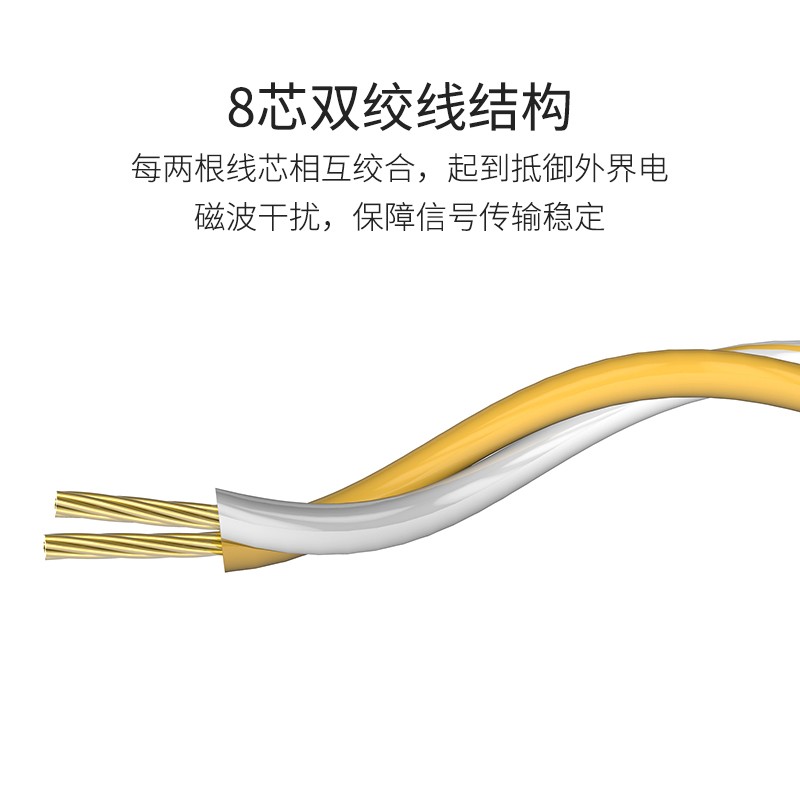

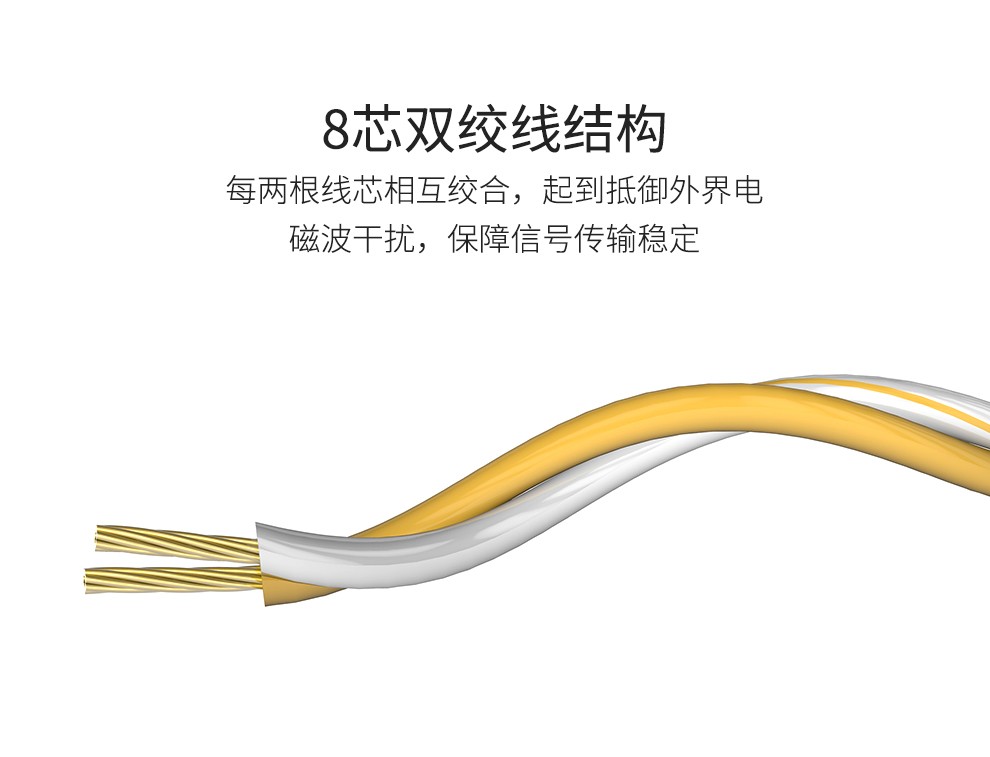

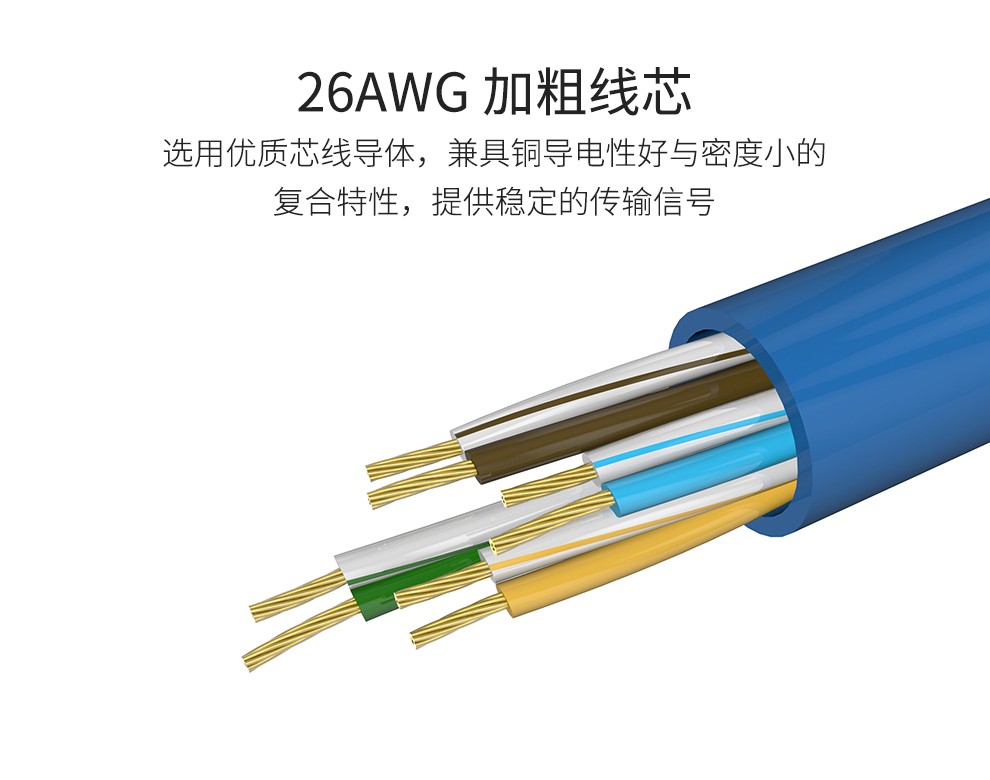

六类网线8芯双绞线芯

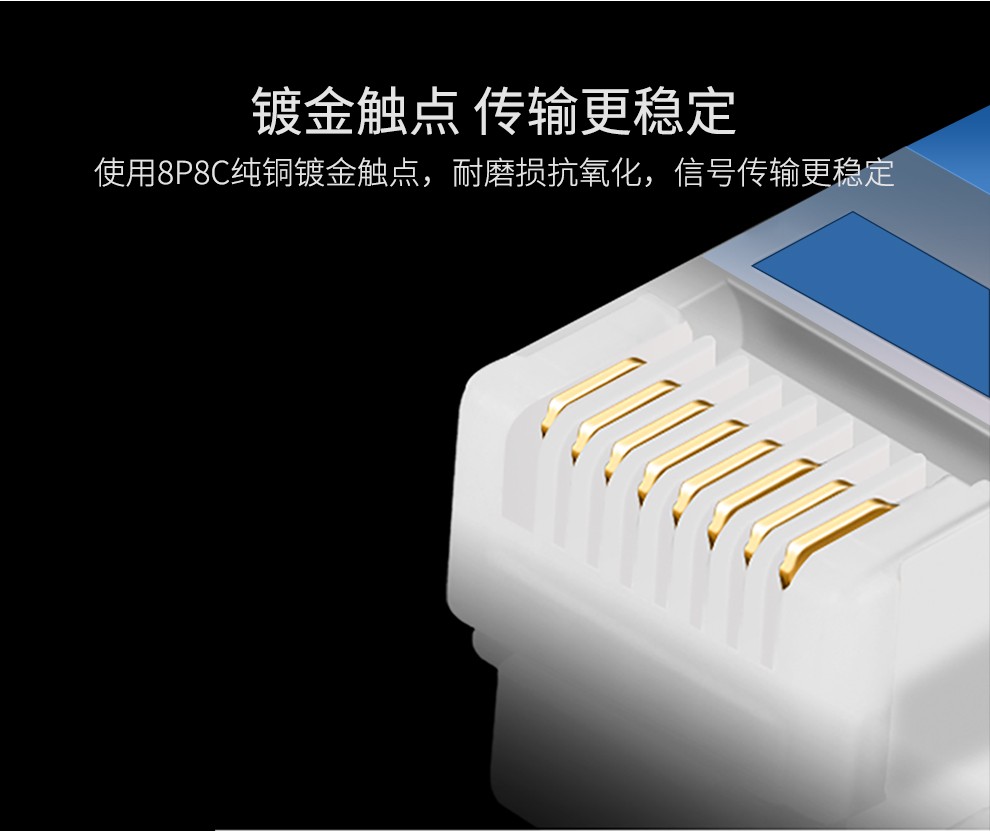

六类屏蔽网线触点

网线连接图

环保PVC材质六类网线



CAT 5e UTP  线规:
铜包铝 OD:5.5MM
4P*26# 7/0.16mm
铜包铝 OD:5.5MM

非屏蔽

1-5米过福禄克测试


品牌袋装1M02.E0509大箱400PCS
小箱200PCS
2M02.E0510大箱280PCS
小箱140PCS
3M02.E0511大箱200PCS
小箱100PCS
品牌袋装1M02.E0515大箱400PCS
小箱200PCS
2M02.E0516大箱280PCS
小箱140PCS
3M02.E0517大箱200PCS
小箱100PCS
5M02.E0518大箱140PCS
小箱70PCS
10M02.E0519大箱80PCS
小箱40PCS


W113常见问题

  1. 问:网线的线序是什么样的?如何选用网线?

    答:将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序依次为1 2 3 4 5 6 7 8,现国际通用的有两种标准:

    a.568A标准:绿白 绿 橙白 蓝 蓝白 橙 棕白 棕

    b.568B标准:橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

    网线选用原则:

    a.当双绞线两端使用的是同一个标准时,为直连线,也叫直通线,用于连接计算机与交换机、HUB等;

    b.当双绞线两端分别使用不同的标准,为交叉线,用于连接计算机与计算机,交换机与交换机等;

    c.在通常的工程中做平行线时,用B标准的更多一些。


  2. 问:什么叫8P8C?8P4C?6P6C?4P4C?

    答:P代表水晶头的PIN针数,C代表连接到水晶头PIN针的线的根数。8P8C代表该水晶头有8根PIN针,并且每根PIN针上都有连接线。8P4C,6P6C,4P4C同理。


  3. 问:8P8C的线与8P4C的线有何区别?

    答:将水晶头金属片面向自己(小尾巴在背面,朝下),从左到右线序依次为1 2 3 4 5 6 7 8,各针脚的定义如下:

    1、传输数据正极 Tx+

    2、传输数据负极 Tx-

    3、接收数据正极 Rx+

    4、备用(当1236出现故障时,自动切入使用状态)

    5、备用(当1236出现故障时,自动切入使用状态)

    6、接收数据负极 Rx-

    7、备用(当1236出现故障时,自动切入使用状态)

    8、备用(当1236出现故障时,自动切入使用状态)

    8P8C的线与8P4C的线用的水晶头是一样的。8P4C的线只有1,2,3,6这四PIN有线接入,4,5,7,8这四PIN为空PIN,而8P8C的线所有的PIN针上都有线接入。


  4. 问:双绞线的有效传输距离是多少?为什么网线过长网速会很慢?

    答:双绞线的有效传输距离是100米。网线过长会引起网络信号衰减,沿路干扰增加,使传输数据容易出错,因而会造成上网卡住、网页出错等情况,给上网者造成网速变慢的感觉,但实际网速(数据传输速度)并没有变慢,只是数据出错后,电脑对数据校验和纠错的时间增加了。
